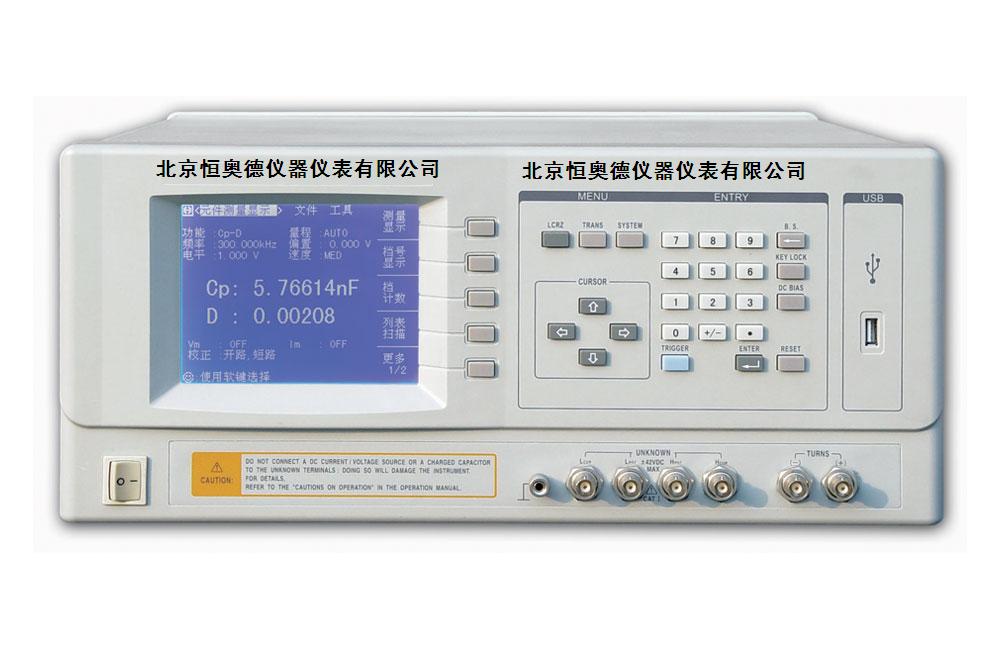

3動元件分析儀 型號；HA-TH2818
性能特點
 320×240點陣大型圖形LCD顯示...
測試頻率20Hz—300kHz, 分...
直流電阻和變壓器參數測試能力
列表掃描測試功能
內建比較器，10檔分選及計數功能
電壓或電流的自動電平調整功能
TH1773/TH1775 偏流源控...
20組內部?jī)x器設定儲存及調用
可選HANDLER,GPIB接口
|
中英文可選操作界面
頻率響應掃描及圖形分析能力
30 Ω, 100 Ω兩種不同信號源...
開路/短路/負載校準功能
測試電平監視功能
提供0 V、1.5 V、2 V內部直...
可選配±10 V/±100 mA及1...
標準RS232C接口
|
| 產品型號： |
HA-TH2818 |
| LCR測試儀系列 |
| LCR測量參數 |
C, L, R,Z,Y,X,B, G, D, Q, θ,DCR |
| 測試頻率 |
20 Hz－300 kHz, 分辨率: 10mHz |
| 測試電平范圍 |
LCR測試：5 mV－2 V
圈數測試：5 mV－4 V
自動恒電平范圍：10 mV－1 V
分辨率：1mV，精度：5% |
| 輸出阻抗 |
30Ω，100Ω可選 |
| 基本準確度 |
0.05% |
| 測量速度或測試時間 |
F≥1KHz(快速：32ms, 中速：90ms, 慢速：650ms) |
| 等效電路 |
串聯方式, 并聯方式 |
| 量程方式 |
自動, 保持 |
| 觸發方式 |
內部, 手動, 外部，總線 |
| 平均次數 |
1-255 |
| 清零功能 |
開路 / 短路掃頻清零 ，負載校準 |
| 內部直流偏置源 |
0V,1.5V,2V |
| 比較器功能 |
十檔：（九檔合格，一檔不合格），另有一個附屬檔 |
| 存儲器 |
可保存20組儀器設定值 |
| 接口 |
RS232C，USB盤適配器（選件）
Handler(選件)，GPIB(選件) |
| 顯示范圍 |
| R, X, Z |
| Y, B, G |
| C |
| L |
| D |
| Q |
| θ(DEG) |
| θ(RAD) |
| Δ% |
| TURNS |
| DCR | | |
| 0.00001 Ω ～ 99.9999 MΩ |
| 0.01 nS ～ 99.9999 S |
| 0.00001 pF ～ 9.99999F |
| 0.00001 uH ～ 9.99999kH |
| 0.00001 ～ 9.99999 |
| 0.00001 ～ 99999.9 |
| -179.999°～ 179.999° |
| -3.14159-3.14159 |
| -999.999%-999.999% |
| 1：0.01—100:1 |
| 0.001 Ω — 99.9999 MΩ | |
| 變壓器測試參數 |
Turn-Ratio, Phase |
| 列表掃描 |
10點列表掃描 |
| 顯示器 |
320×240點陣大型圖形LCD |
| 測試端 |
5端法 |
| 顯示方式 |
直讀, ΔABS, Δ%, V/I(電壓/電流監示) , 檔號及檔計數 | WWW.51688042.COM
|
