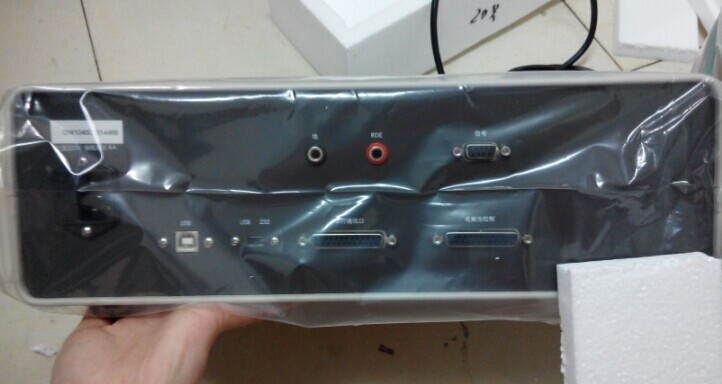

哈爾濱理工大學在我單位采購電化學分析儀 CHI600E 電化學工作站
HAD-CHI600E系列為通用電化學測量系統。下圖為儀器的硬件結構示意圖。儀器內含快速數字信號發生器，用于高頻交流阻抗測量的直接數字信號合成器，雙通道高速數據采集系統，電位電流信號濾波器，多級信號增益，iR降補償電路，以及恒電位儀／恒電流儀（660E）。電位范圍為±10V，電流范圍為±250mA。電流測量下限低于10pA。可直接用于超微電極上的穩態電流測量。如果與CHI200B微電流放大器及屏蔽箱連接，可測量1pA或更低的電流。如果與 HAD-CHI680C大電流放大器連接，電流范圍可拓寬為±2A。
HAD-CHI600E系列也是十分快速的儀器。信號發生器的更新速率為10MHz，數據采集采用兩個同步16位高分辨低噪聲的模數轉換器，雙通道同時采樣的最高速率為1MHz。雙通道同步電流電位采樣可加快阻抗測量的速度。某些實驗方法的時間尺度可達十個數量級，動態范圍極為寬廣。循環伏安法的掃描速度為1000V/s時，電位增量僅0.1mV，當掃描速度為5000V/s時，電位增量為1mV。又如交流阻抗的測量頻率可達1MHz，交流伏安法的頻率可達10KHz。儀器可工作于二，三，或四電極的方式。四電極可用于液/液界面電化學測量，對于大電流或低阻抗電解池（例如電池）也十分重要，可消除由于電纜和接觸電阻引起的測量誤差。儀器還有外部信號輸入通道，同步16位高分辨采樣的最高速率為1MHz。可在記錄電化學信號的同時記錄外部輸入的電壓信號，例如光譜信號等。這對光譜電化學等實驗極為方便。
HAD-CHI600E系列硬件采用了高速的處理器，快速的放大器，快速的模數轉換器和數模轉換器。計時電量法加上了模擬積分器。一個16位高分辨高穩定的電流偏置電路以達到電流復零輸出，亦可用于提高交流測量的電流動態范圍。高分辨的模數轉換器具有更好的信噪比，也給出了靈敏度設置的更大動態范圍。
HAD-CHI600E系列儀器的內部控制程序采用了FLASH存儲器。儀器軟件的更新不再需要通過郵寄并更換EPROM，而可以通過網絡進行傳送并通過程序命令寫入。這使得軟件更新更加快捷方便。
HAD-CHI600E系列還允許升級為雙恒電位儀。新的設計通過增加一塊第二通道的電位控制，電流電壓轉換，多級增 益和低通濾波器的電路板，便成了 HAD-CHI700E系列的雙恒電位儀。
HAD-CHI600E系列儀器集成了幾乎所有常用的電化學測量技術。為了滿足不同的應用需要以及經費條件， HAD-CHI600E系列分成多種型號。不同的型號具有不同的電化學測量技術和功能，但基本的硬件參數指標和軟件性能是相同的。 HAD-CHI600E和 HAD-CHI610E為基本型，分別用于機理研究和分析應用。它們也是十分優良的教學儀器。 HAD-CHI602E和 HAD-CHI604E可用于腐蝕研究。 HAD-CHI620E和 HAD-CHI630E為綜合電化學分析儀，而 HAD-CHI650E和 HAD-CHI660E為更先進的電化學工作站。
HAD-CHI600E 系 列 電 化 學 分 析 儀 / 工 作 站 的 框 圖
硬件參數指標
|
恒電位儀
· 零阻電流計
· 2，3，4電極結構
· 浮動地線或實地
· 最大電位范圍：±10V
· 最大電流：±250mA連續,±350mA峰值
· 槽壓：±13V
· 恒電位儀上升時間：小于1ms,通常0.8ms
· 恒電位儀帶寬（-3分貝）：1MHz
· 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV, ±3.276V, ±6.553V, ±10V
· 所加電位分辨：電位范圍的0.0015%
· 所加電位準確度：±1mV,±滿量程的0.01%
· 所加電位噪聲：<10mV均方根植
· 測量電流范圍：±10pA至±0.25A，12量程
· 測量電流分辨：電流量程的0.0015%，最低0.3fA
· 電流測量準確度：電流靈敏度大于等于1e-6A/V時為0.2%，其他量程1%
· 輸入偏置電流：<20pA
恒電流儀(CHI660E)
· 恒電流范圍：3nA–250mA
· 所加電流準確度：如果電流大于3e-7A時為0.2%，其他范圍為1%，±20pA
· 所加電流分辨率：電流范圍的0.03%
· 測量電流范圍：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V
· 測量電位分辨率：測量范圍的0.0015% 電位計
·參比電極輸入阻抗：1e12歐姆
·參比電極輸入帶寬：10MHz
·參比電極輸入偏置電流：<=10pA @ 25°C
波形發生和數據獲得系統
· 快速信號發生更新速率：10MHz，16位分辨
· 快速數據采集系統：16位分辨，雙通道同步采樣，采樣速率每秒1,000,000點
· 外部信號記錄通道最高采樣速率：1MHz
附件
· 電極線
· USB通訊線
· 電源線 |
|
實驗參數
· CV和LSV掃描速度：0.000001V/s至10,000V/s
· 掃描時的電位增量：0.1mV（當掃速為1,000V/s時）
· CA和CC的脈沖寬度：0.0001至1000sec
· CA和CC的最小采樣間隔：1ms
· CC模擬積分器
· DPV和NPV的脈沖寬度：0.001至10sec
· SWV頻率：1至100kHz
· i-t的最小采樣間隔：1ms
· ACV頻率范圍：0.1至10kHz
· SHACV頻率范圍：0.1至5kHz
· FTACV頻率范圍：0.1至50Hz，可同時獲取基波，二次諧波，三次諧波，四次諧波，五次諧波，六次諧波的ACV數據
· 交流阻抗：0.00001至1MHz
· 交流阻抗波形幅度：0.00001V至0.7V均方根值
其他特點
· 自動或手動iR降補償
· 電流測量偏置：滿量程，16位分辨，0.003%準確度
· 電位測量偏置：±10V，16位分辨，0.003%準確度
· 外部電位輸入
· 電位和電流的模擬輸出
· 可控電位濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz
· 可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz
· 旋轉電極控制電壓輸出（CHI630E以上型號）：
0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電極裝置才能工作
· 通過宏命令可以控制數字輸入輸出線
· 內閃存儲器可迅速更新程序
· 串行口或USB口數據通訊
· 電解池控制：通氮，攪拌，敲擊（需要特殊電解池系統）
· CV數字模擬器和擬合器。用戶定義反應機理（CHI630E以上）或預定義反應機理（其他型號）
· 交流阻抗模擬器和擬合器（具有交流阻抗測量功能的型號）
· 最大數據長度：256K-16384K可選
· 儀器尺寸： 37 cm (寬) ´ 23 cm (深) ´ 12 cm (高) |
HAD-CHI600E系列儀器不同型號的比較
|
功能 |
HADCHI-600E |
HADCHI-602E |
HADCHI-604E |
HADCHI-610E |
HADCHI-620E |
HADCHI-630E |
HADCHI-650E |
HADCHI-660E |
|
循環伏安法（CV） |
l |
l |
l |
l |
l |
l |
l |
l |
|
線性掃描伏安法（LSV）# |
l |
l |
l |
l |
l |
l |
l |
l |
|
階梯波伏安法（SCV）# |
|
|
|
|
|
l |
l |
l |
|
Tafel圖（TAFEL） |
|
l |
l |
|
|
l |
l |
l |
|
計時電流法（CA） |
l |
l |
l |
|
l |
l |
l |
l |
|
計時電量法（CC） |
l |
l |
l |
|
l |
l |
l |
l |
|
差分脈沖伏安法（DPV）# |
|
|
|
l |
l |
l |
l |
l |
|
常規脈沖伏安法（NPV）# |
|
|
|
l |
l |
l |
l |
l |
|
差分常規脈沖伏安法（DNPV）# |
|
|
|
|
|
|
|
l |
|
方波伏安法（SWV）# |
|
|
|
|
l |
l |
l |
l |
|
交流（含相敏）伏安法（ACV）# |
|
|
|
|
|
l |
l |
l |
|
二次諧波交流（相敏）伏安法（SHACV）# |
|
|
|
|
|
l |
l |
l |
|
傅里葉變換交流伏安法（FTACV） |
|
|
|
|
|
|
|
l |
|
電流-時間曲線（i-t） |
|
|
|
|
|
l |
l |
l |
|
差分脈沖電流檢測（DPA） |
|
|
|
|
|
|
|
l |
|
雙差分脈沖電流檢測（DDPA） |
|
|
|
|
|
|
|
l |
|
三脈沖電流檢測（TPA） |
|
|
|
|
|
|
|
l |
|
積分脈沖電流檢測（IPAD） |
|
|
|
|
|
|
|
l |
|
控制電位電解庫侖法（BE） |
l |
l |
l |
|
l |
l |
l |
l |
|
流體力學調制伏安法（HMV） |
|
|
|
|
|
|
l |
l |
|
掃描-階躍混合方法（SSF） |
|
|
|
|
|
|
l |
l |
|
多電位階躍方法（STEP） |
|
|
|
|
|
|
l |
l |
|
交流阻抗測量（IMP） |
|
|
l |
|
|
|
l |
l |
|
交流阻抗-時間測量（IMPT） |
|
|
l |
|
|
|
l |
l |
|
交流阻抗-電位測量（IMPE） |
|
|
l |
|
|
|
l |
l |
|
計時電位法（CP） |
|
|
|
|
|
|
|
l |
|
電流掃描計時電位法（CPCR） |
|
|
|
|
|
|
|
l |
|
多電流階躍法（ISTEP） |
|
|
|
|
|
|
|
l |
|
電位溶出分析（PSA） |
|
|
|
|
|
|
|
l |
|
電化學噪聲測量（ECN） |
|
|
|
|
|
|
|
l |
|
開路電壓-時間曲線（OCPT） |
l |
l |
l |
l |
l |
l |
l |
l |
|
|
|
|
|
|
|
|
|
|
|
恒電流儀 |
|
|
|
|
|
|
|
l |
|
RDE控制（0-10V輸出） |
|
|
|
|
|
l |
l |
l |
|
任意反應機理CV模擬器 |
|
|
|
|
|
l |
l |
l |
|
預設反應機理CV模擬器 |
l |
l |
l |
l |
l |
|
|
|
|
交流阻抗數字模擬器和擬合程序 |
|
|
l |
|
|
|
l |
l |
|
|
|
|
|
|
|
|
|
|
|
|
注： #：包括相應的極譜法和溶出伏安法。用于極譜法時需要特殊的靜汞電極或敲擊器。
*：價格不包括計算機。儀器的保修期為一年。
|
